La estática es uno de esos problemas que muchas veces pasa desapercibido a simple vista, a menos que sea extremadamente alta y se descargue hacia una superficie conectada a tierra. Esto, sin embargo, suele ser la excepción y no la regla. Por eso, en los casos en que no se puede ver la carga, debemos utilizar una herramienta para medirla. Como dice el dicho: “Lo que se mide, se gestiona”. Si no se conoce la fuente del problema de estática o su magnitud, suele ser difícil aplicar una solución adecuada.
¿Cómo se mide la estática?

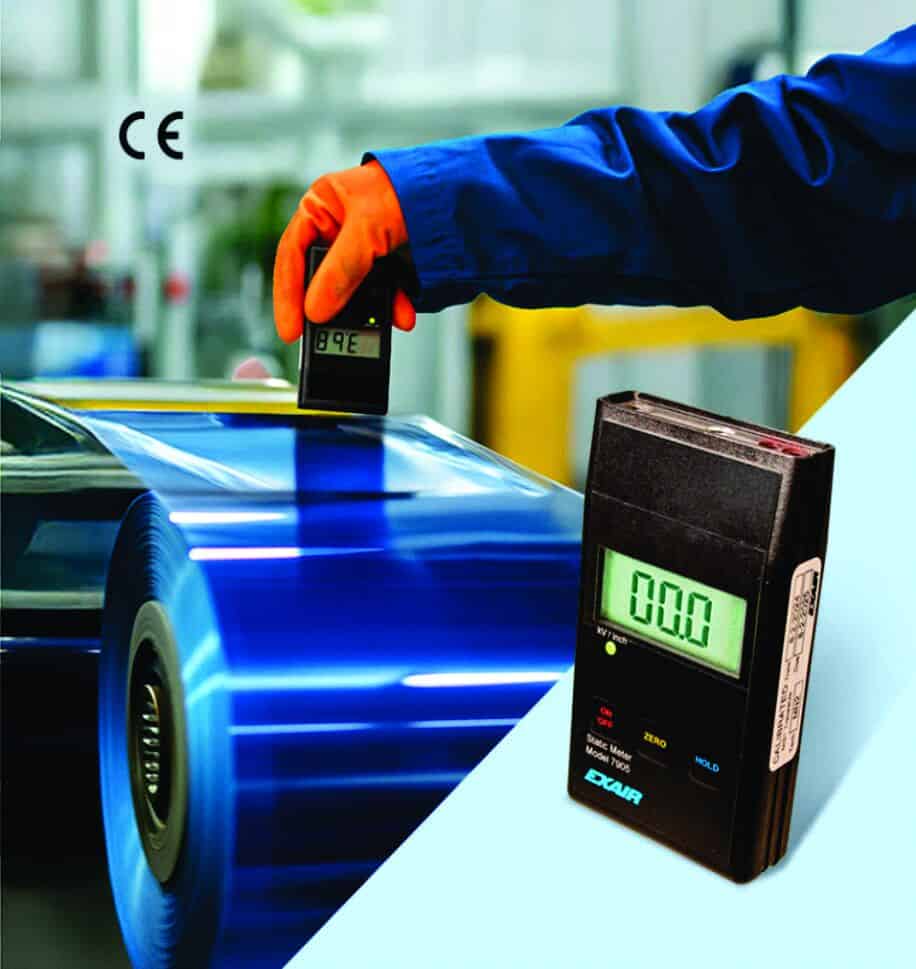

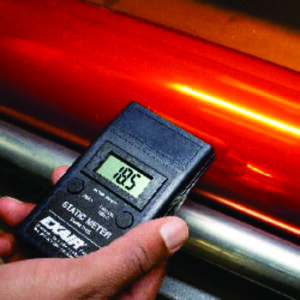

En realidad, es bastante sencillo: el Medidor de Estática Modelo 7905 de EXAIR está diseñado para eliminar las conjeturas al evaluar cargas estáticas. Permite realizar mediciones con una sola mano de la carga estática presente en la superficie. Esto facilita medir en distintos puntos del proceso y así identificar la verdadera fuente del problema de estática. En la mayoría de los casos, la lectura de mayor voltaje indicará el origen del problema. Este año, EXAIR lanzó una nueva versión del Medidor de Estática que incorpora una luz LED adicional para ayudar al usuario a posicionar correctamente el equipo durante la medición.

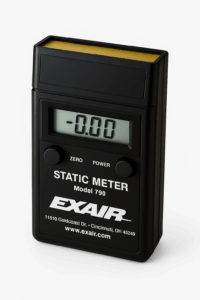

El Medidor de Estática modelo 7905 es sensible y muy receptivo, indicando el voltaje de superficie y la polaridad en objetos de hasta ±20 kV cuando se mide a una distancia de 1” (25 mm) de la superficie. En la parte frontal del medidor se encuentran los botones de encendido/apagado, cero y retención de lectura (“hold”). La precisión del medidor depende de tres factores críticos:
- El instrumento debe estar correctamente calibrado a cero.
- La distancia desde el borde frontal del equipo hasta la superficie del objetivo a medir debe ser de 1” (25 mm). Las luces LED de alcance ayudan a asegurar la distancia correcta. El medidor debe acercarse al objeto cargado hasta que los dos círculos LED estén concéntricos sobre el objetivo. Esto confirma una separación exacta de 1”.
- El objetivo debe ser lo suficientemente grande en relación con la distancia de medición. Para obtener una lectura precisa, debería tener al menos 5” x 5” (127 mm x 127 mm).
La estática es uno de esos problemas que muchas veces pasa desapercibido a simple vista, a menos que sea extremadamente alta y se descargue hacia una superficie conectada a tierra. Esto, sin embargo, suele ser la excepción y no la regla. Por eso, en los casos en que no se puede ver la carga, debemos utilizar una herramienta para medirla. Como dice el dicho: “Lo que se mide, se gestiona”. Si no se conoce la fuente del problema de estática o su magnitud, suele ser difícil aplicar una solución adecuada.
Ante preguntas o comentarios, por favor, comuníquese con el Departamento de Ingeniería de AYRFUL:
Tel.: (011) 7700-0280 Rot.
Email: ingenieria@ayrful.com.ar
Web: www.ayrful.com.ar
