La foto que se observa más arriba, muestra un autoclave con su panel de control ubicado justo encima de la puerta de apertura. Este cliente en particular utiliza su autoclave para procesar pescado de una manera muy controlada para evitar dañar la carne durante el procesamiento.
El problema es que los controles para tales equipos se sobrecalientan debido al simple proceso de la maquinaria a la que están conectados. Hay un momento crítico durante el proceso, que es cuando se abre la puerta y el calor (vapor en este caso) se disipa hacia arriba calentando los componentes en un nivel que puede causar fallas intermitentes o permanentes.
Los autoclaves son cámaras de presión utilizadas en procesos industriales que requieren temperaturas y presiones más altas que el aire ambiente. Estas máquinas representan un claro ejemplo de maquinaria que asocia el uso de componentes electrónicos en un sector de alta temperatura de la máquina o bien o cerca del mismo. Otros ejemplos son hornos, turbinas de vapor, máquinas de fundición de metales, máquinas de moldeo por inyección, líneas de extrusión y líneas de procesamiento de banda, entre otros.
Lo que complica la ubicación de estos tableros de control son las decisiones originales tomadas por el diseñador, que ubican el panel de control en lo que consideran el lugar más apropiado y conveniente para los operadores en la máquina. Por ende, como se ve en la foto de arriba, el calor generado por el proceso a veces es la última consideración en el planteo del diseño.
Trabajando con la idea de que tener un gabinete de control instalado a distancia para mantener la electrónica sensible lejos de la fuente de calor sería la situación ideal. Pero como todos sabemos, lo ideal no siempre es lo más probable y lo más probable no es lo que a veces nos ocurre. Entonces, cuando se enfrenta con una situación similar, ¿qué debe hacer un ingeniero?

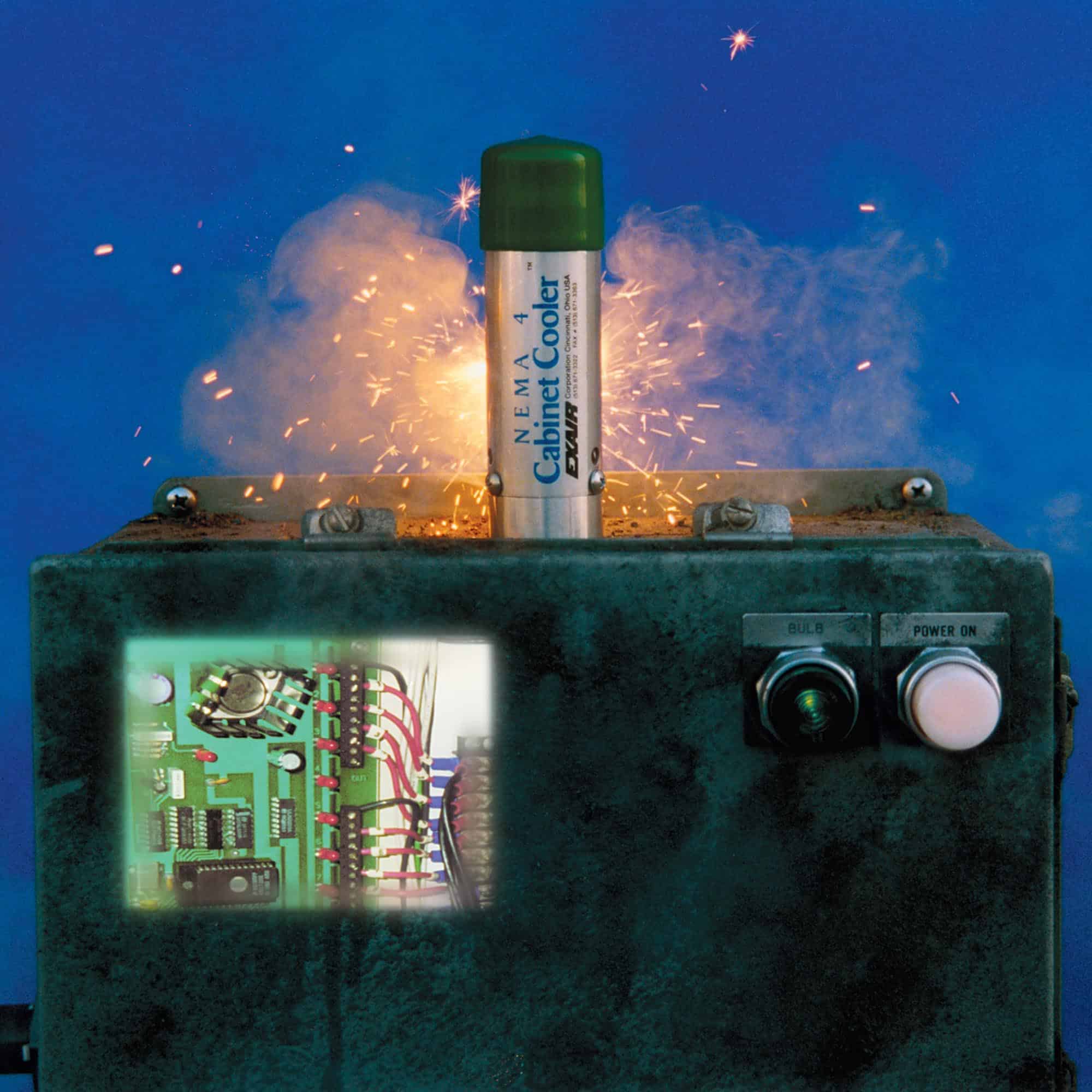

Ahí es donde los Refrigeradores de Gabinete EXAIR entran en juego. Estos reducen la temperatura de los componentes electrónicos sensibles a un nivel operativo razonable para problemas tales como la elevada carga térmica (como el proceso que se indica arriba), o tal vez solo sea durante un verano muy caluroso y se encuentre en una instalación sin refrigeración.
AYRFUL, puede ofrecerle una variedad de Refrigeradores de Gabinetes EXAIR, en configuraciones NEMA 12, 4 y 4X para cubrir una amplia gama de aplicaciones. Para conocer cuál es el indicado según las característiscas de su Aplicación por favor complete la Guía para el Dimensionamiento de Refrigeradores de Gabinetes
En el caso de esta aplicación, la carga térmica calculada fue de aproximadamente 151 Kcal/hr, por lo que recomendamos nuestro modelo BP4825SS, Sistema de Refrigeración de Gabinetes NEMA 4X, 428 Kcal/hr., con Sistema de Funcionamiento Intermitente. La función de este último es mantener la temperatura interior del gabinete en 35 °C (valor configurado de fábrica, se puede modificar) en todo momento sin desperdiciar el Aire Comprimido.
En caso de necesitar asesoramiento sobre los datos obtenidos, u otros relacionados, no dude en contactarse con nosotros.
